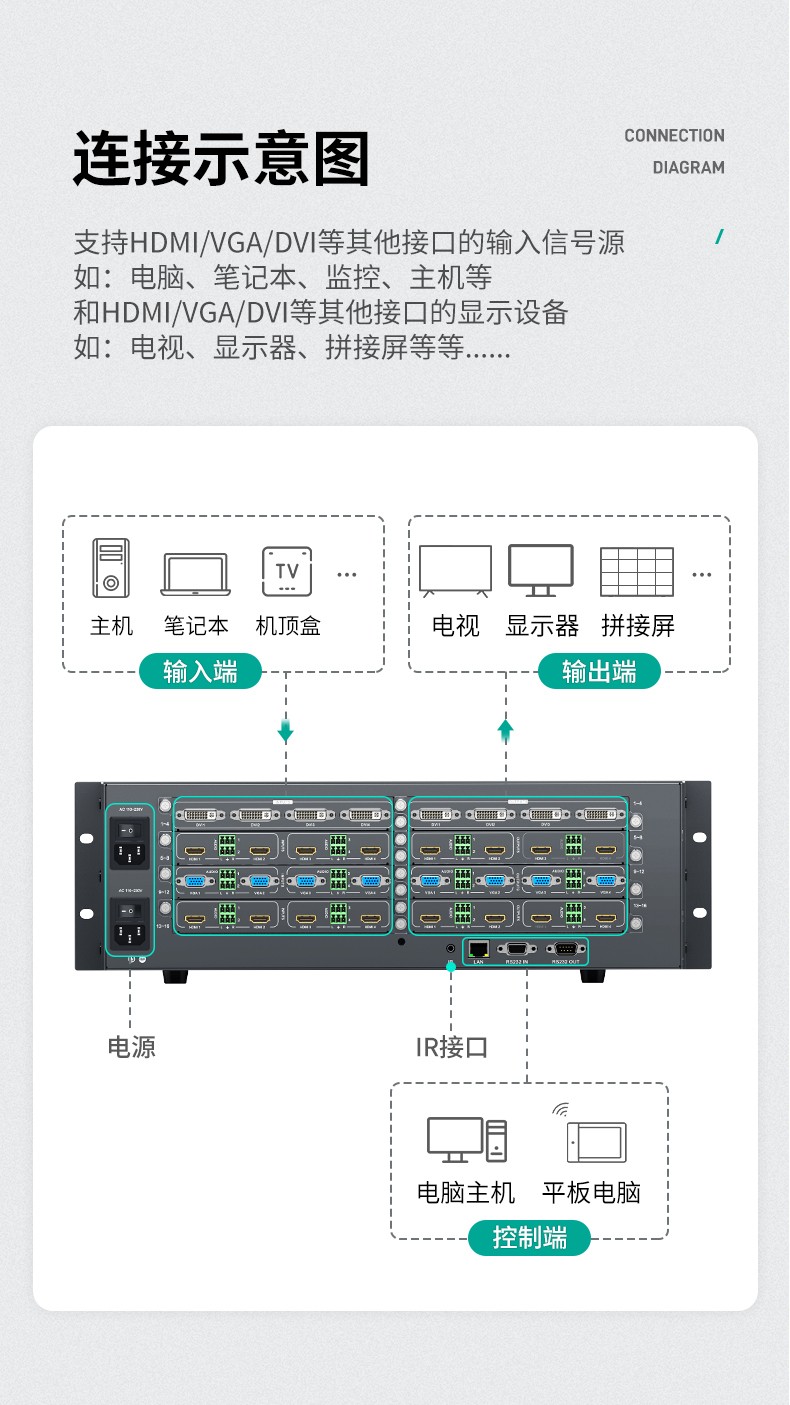

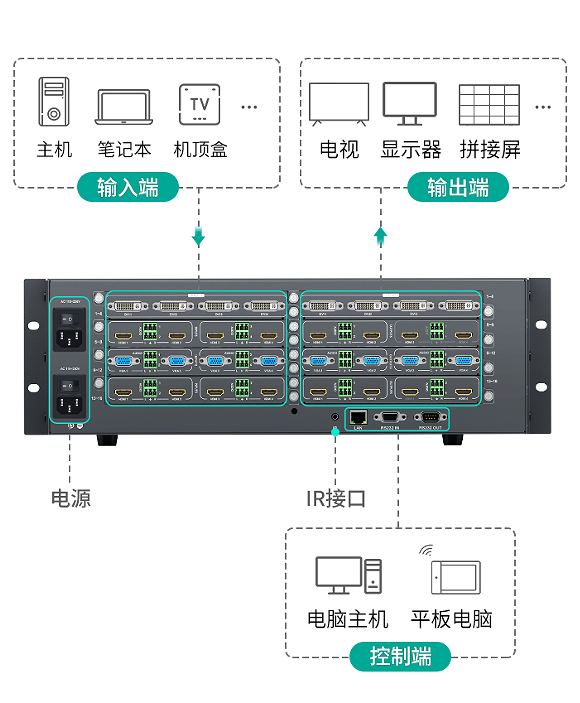

本设备是一款高清混合无缝拼接矩阵,高清矩阵切换器可对HDMI/VGA/DVI/SDI/AV /YPbPr/HDBaseT/光纤接口的设备进行切换和分配的设备 ,它可同时将多路视频和音频输入信号分别切换到任何一个或多个输出通道。是一款高性能的专业视频及音频信号切换设备,用于多个音视频信号输入输出交叉切换,视频输入输出采用国际标准的端子,高清混合无缝拼接矩阵采用性能极高的处理芯片,内部带有缓冲电路,信号补偿电路,使图像信号能高保真输出,更加稳定,更远距离传输。带有断电现场保护、LCD显示,内嵌智能控制及管理软件,提供RS232通讯接口及网络接口可以与各种远端控制设备配合使用。 高清混合系列矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等高要求场合。

图片关键词

产品特点:

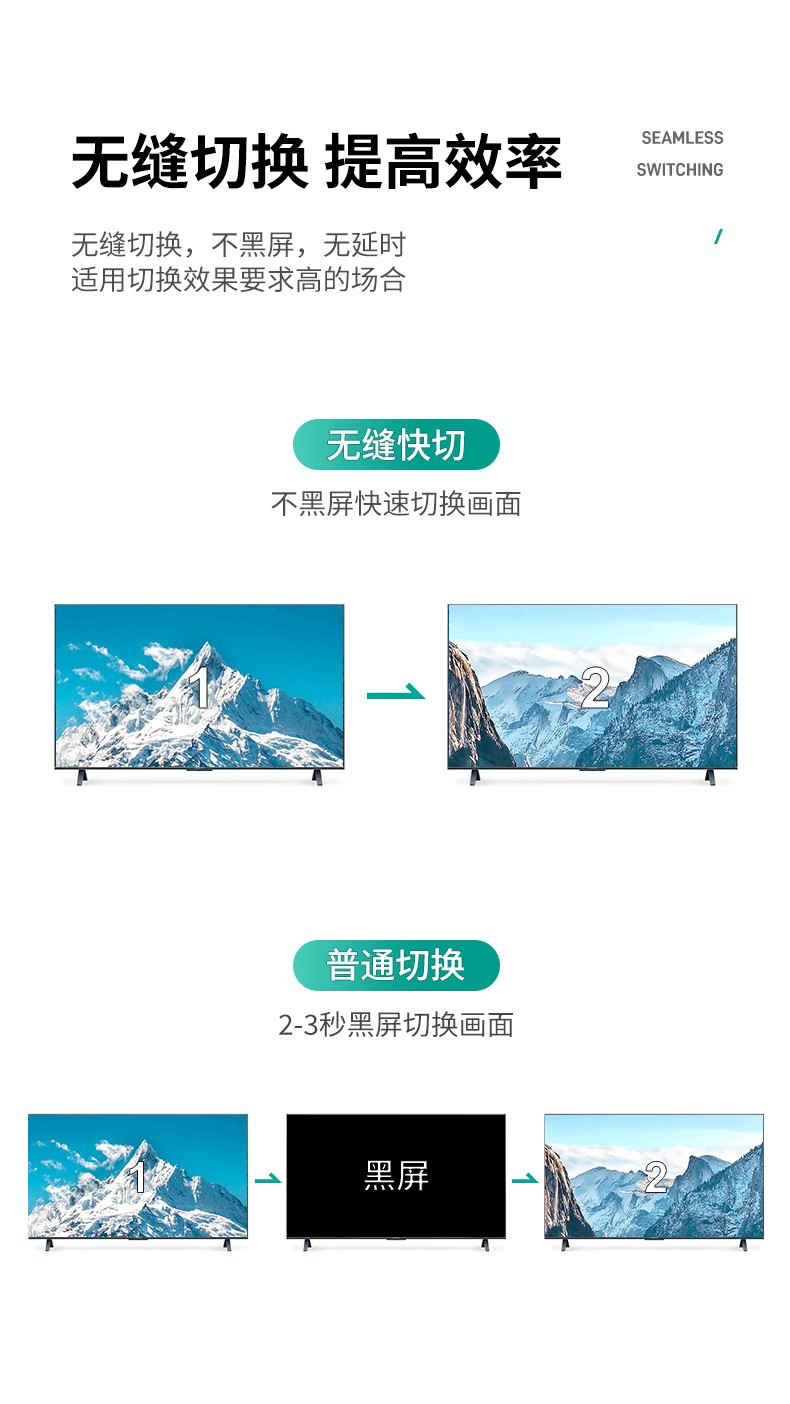

  • 瞬间切换,不黑屏,不存在缓慢的过度动画;

  • 支持强大的网络集中控制功能,单一控制界面可以控制多大254台设备;

  • 可拼接,兼容了拼接处理器功能,支持普通电视、液晶显示器及DLP等输出设备实现大屏幕拼接功能;

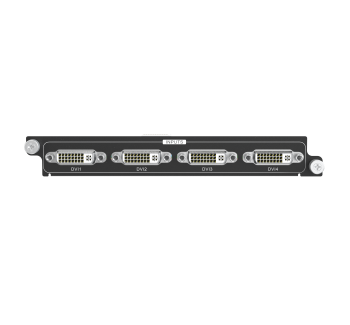

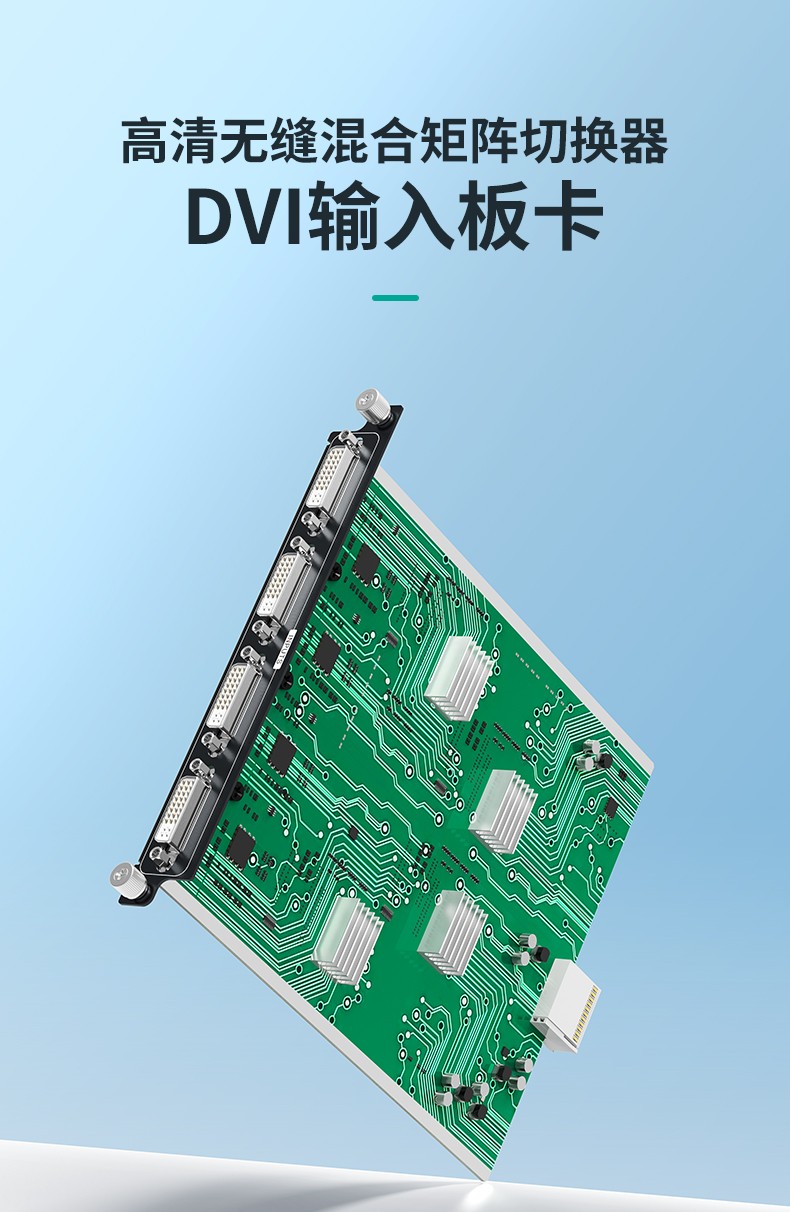

  • 模块化设计,一卡四路, 可支持VGA、 DVI、HDMI、SDI、AV、YPbPr、光纤等不同的输入输出板卡,互不干扰,同时传输;

  • 支持HDBaseT高清视频信号的网络转换和传输功能,传输距离为70/100米,网络输入输出带宽速率高达10Gbps;

  • 支持光纤传输距离可从550米~10公里,最远可达80公里;

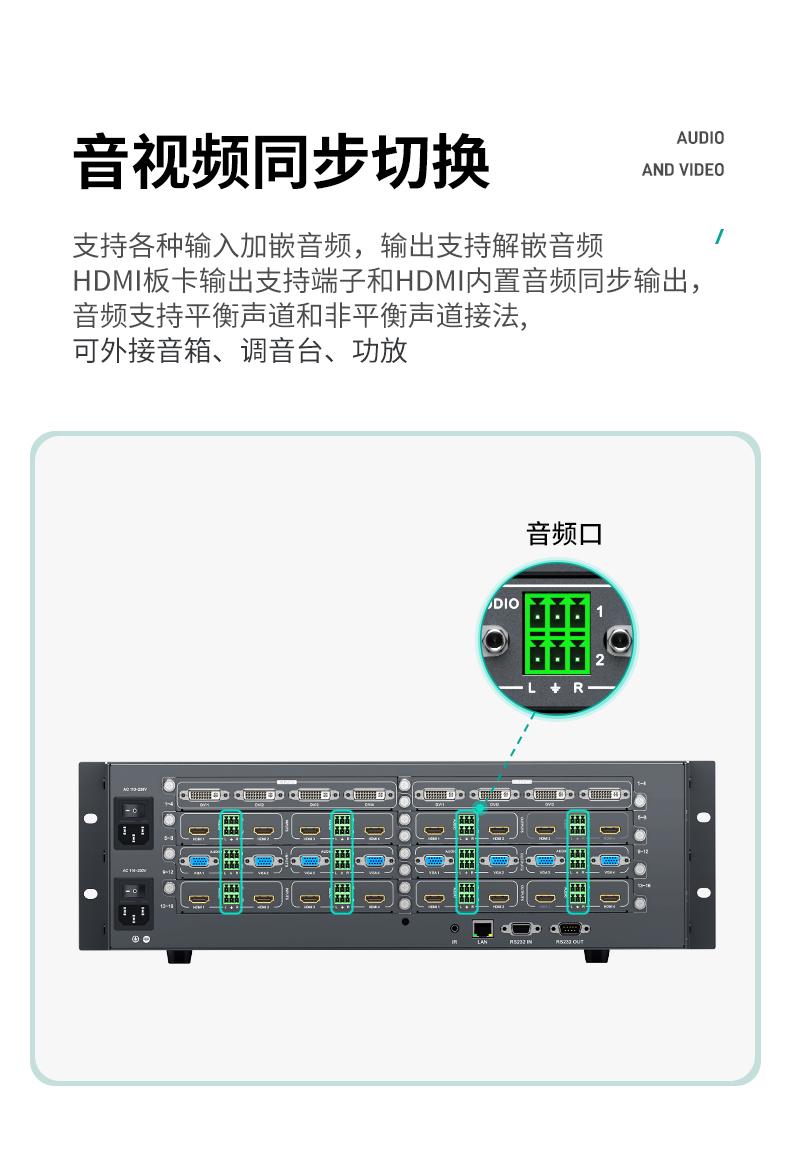

  • 支持各种视频信号的立体声音加嵌和解嵌;

  • 支持图像局部细节放大、局部显示;

  • 支持叠加字幕,支持中文及英文两种语言;字幕可静止或滚动,可更改背景颜色,也可设置为透明背景,字体可调节颜色、大小,字幕内容可通过串口、网口实时更改;

  • 每个输出通道,可独立调节亮度、对比度、饱和度、锐利度,可对色温进行增益调节及补偿调节;

  • 输出刷新率可调,支持30HZ,50HZ,60HZ输出,提高兼容性;

  • 采用亚克力材质水晶蓝光专用按键,切换可视化操作,通过按键指示灯可实现操作可视化,以及操作指引;

  • 支持HDMI 2.0协议版本支持: 4K60Hz、4K30Hz、1080P@120Hz、1080P 3D@60Hz及以下分辨率;

  • 支持EDID的自动读取,也可手动调节输入输出分辨率,支持HDCP解析;

  • 产品标配可视化按键、RS-232软件、红外遥控、局域网、WEB、APP等等,选配触摸屏、人工智能语音控制盒、嵌入式85控制盒等控制方式任意选择;

  • 人工智能的语音控制(选配语音控制盒),语音识别系统不需连接互联网,也不用连网升级;

  • 全平台控制软件,提供安卓app、苹果IOS的app、电脑控制软件,三种方式可同时使用;

  • 支持鸿蒙、Linux、Windows、苹果IOS等系统的浏览器Web网页控制;

  • 标配蓝色液晶显示屏,显示矩阵工作状态,输入输出状态,IP地址查询等;

  • 采用Contrex嵌入式ARM处理器控制,核心芯片可达32 Gbps处理速率;

  • 支持断电记忆保护功能,断电场景自动存储保护、开机自动恢复记忆功能;支持场景保存调用模式,适应多种应用场景;

  • 采用国际通用的标准宽电压输入电源,电网电压在 100V~250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性,选配双电源,互为备份;

  • 主机显示屏采用中英文高分辨率显示屏,支持开机LOGO烧录定制,也可定制客户logo。


产品参数:

品牌

    迈拓维矩

型号

    MT-HC3232(EWF)

输入端口

4~32


输出端口

4~32



输入板卡接口

H

              DMI、DVI、VGA、SDI、AV、YPbPr、HDBaseT、


                              光纤、网络等等


输出板卡接口


板卡端口数


四路一卡


HDMI分辨率

          最大支持4K60Hz



HDCP兼容

          HDCP 2.0


VGA分辨率

      1920*1080@60HZ



DVI分辨率

      1920*1080@60HZ


SDI分辨率

      1920*1080@60HZ


音频加嵌

    3.5MM


音频解嵌

      3.5MM


显示方式

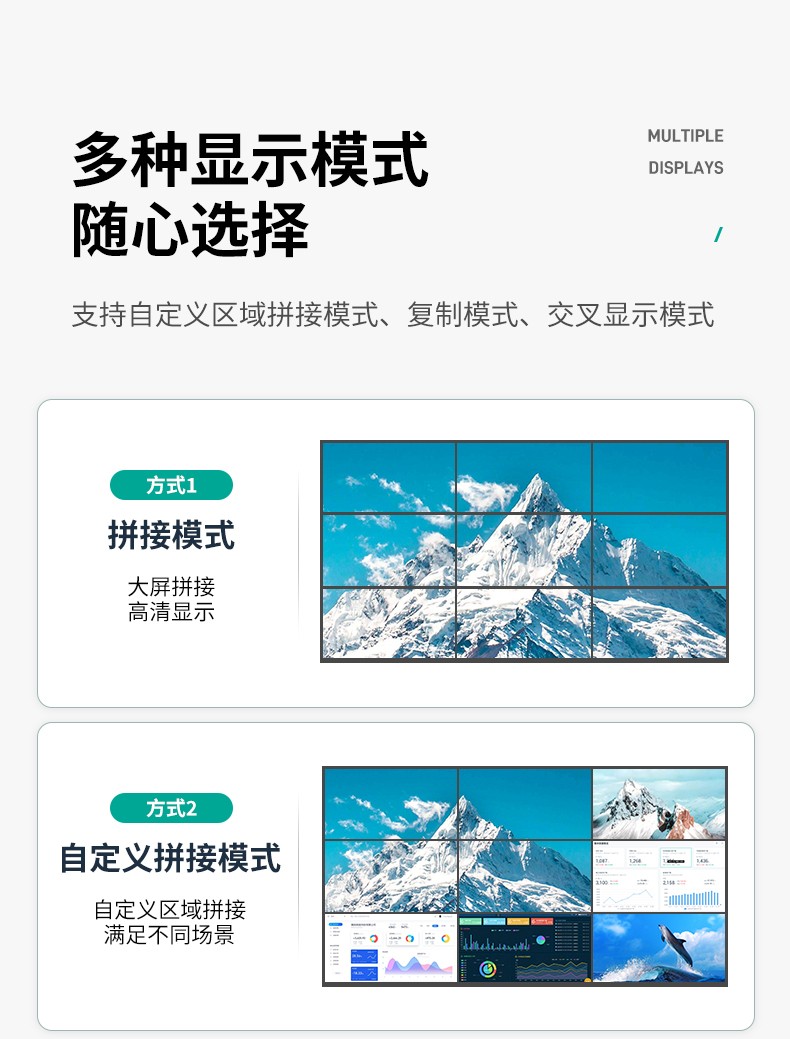

拼接模式、复制模式,交叉模式(选配预监回显功能)


切换方式

无缝秒切





控制方式


    按键,遥控,串口,局域网,WEB,第三方控制


      (中控),APP,选配语音控制,液晶触摸控制


      (7寸彩色触摸屏)



RS-232


波特率: 115200, 数据位: 8, 停止位: 1, 无奇偶校验



操作系统


        鸿蒙、Linux、Windows、Andriod、苹果IOS等系统的



                          浏览器Web网页控制



场景模式



        ≤9种


金属外壳

      黑色

电电压

  AC100V~240V(选配冗余电源)

源功耗

        ≤ 100W

静电保

    人体模型±8kV (空气放电) , ±4kV (接触放电)

操作温度

          -30°C ~ 75°C

储存温度

          -20°C ~ 70°C

相对湿

      20%~95% RH (无凝结)

高度

        6.5U

尺寸

        480mm (长) × 302mm (宽) ×  290mm (高)

重量

    17Kg

质保

        一年
