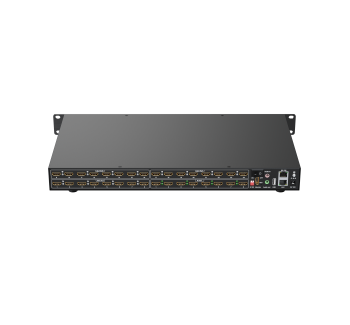

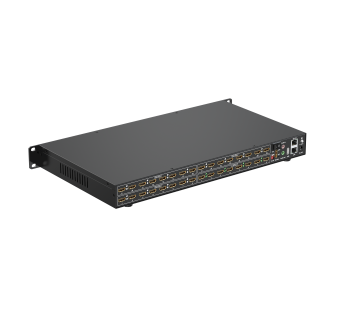

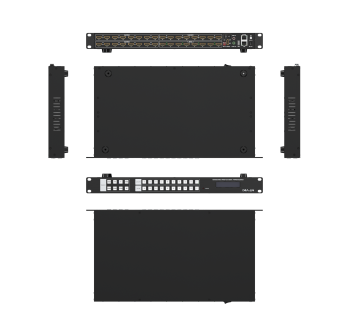

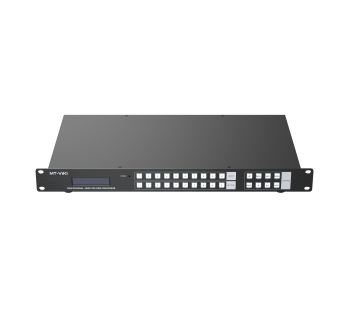

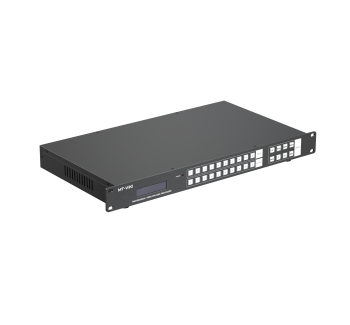

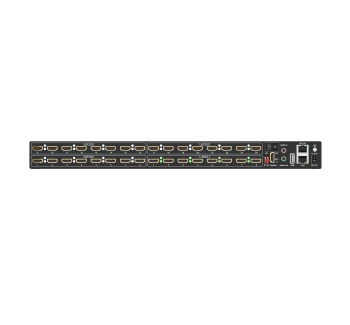

8进24出 拼接处理器

• HDMI超高清信号输入；支持HDMI超高清数字信号输出

• 单端口采集1920x1080@60Hz超高清信号；支持单端口输出1920x1080@60Hz超高清信号；

• ✬拼接处理器联动控制，支持串口控制大屏开关机；

• ✬矩阵分组功能，矩阵联动控制，支持串口控制大屏开关机；

• 单屏多窗口分割；单屏最大开窗数9个，支持整屏图层支持9*N层叠加（N为拼接屏幕数），所有窗口画面实时无丢帧显示，窗口操作流畅，不卡顿、不闪烁、不黑屏；

• ✬在电脑软件端预监回显，一路独立屏幕进行信号源预监及大屏画面回显；

• 在安卓平板/手机APP端预监回显，实时浏览大屏与信号源画面；可将信号源在平板/手机上各种显示功能控制；

• WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景；

• 支持端到端超低延时：输入到输出延时<40ms;

• 内置FPGA音频解嵌及切换功能，可以将任意一路HDMI音频分离并切换到3.5mm音频输出接口；

• 多组LCD或LED显示屏控制；多组大屏共享输入信号源，每组屏的输入信号源互不干扰，独立处理；

• 多台设备级联；

• 全屏范围所有信号任意开窗漫游、叠加、缩放，没有窗口位置、尺寸、比例限制；

• 实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能；

• 设备输出端口同步性时差=0nS（不包含屏幕引入的差异）；

• 超高清字幕功能，字幕的字体、颜色、大小、背景颜色、背景透明度、滚动速度都可灵活选择；

• ✬超过1000个以上预案场景保存；

• 场景切换，可以提前预设多种场景，轻松实现各种场景的任意切换，支持场景轮巡，可自定义轮巡时间间隔；

• ✬场景切换延时<30ms，无缝、无卡顿、无蓝屏、无闪屏；

• 信号源和显示设备有效性检测和状态LED灯显示；

• 自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰；

• 支持多用户管理；

• 通过升级工具对设备进行在线升级；

• 支持二次开发，提供第三方用户控制协议和接口；

• 设备采用一体式设计，小巧轻薄，即插即用，可升级、可维护。

• FPGA+嵌入式架构，嵌入式系统稳定，可支持7*24小时长时间运行，FPGA为用户提供稳定的图像处理能力；




MT-DMS-0824 产品软件
