24进24出 插卡式 拼接处理器

• 独立输入，单卡2/4/8路输出插卡信号卡设计（4K卡/IP解码为2路一卡、HDMI/DVI/SDI/HDBaseT为4路一卡、LED发送卡为8路一卡），主机最

  大可安装≤6张板卡，根据不同项目现场搭配不同信号卡；

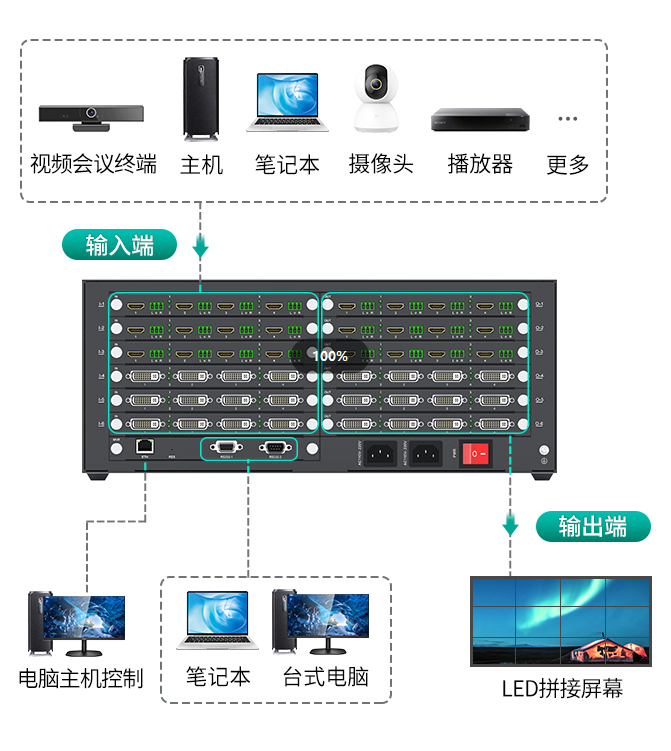

• 支持HDMI, DVI、SDI、HDBaseT、IP解码、LED发送卡、LED接收卡接口，更改输入信号的类型，只需要更换相应的板卡即可；

• 支持1080P@60hz 10bit、4K信号，满足项目高清信号要求；

• 设备总带宽达475.2Gbps，单端口最大带宽达10.2Gbps；

• 支持HDMI1.3标准，支持HDCP1.4；

• 采用FPGA纯硬件架构，内部无操作系统，无系统崩溃、病毒侵扰、兼容性等问题。模块化设计（包括输入卡、输出卡、切换卡、控制卡、风扇）

  方便以后升级维护、支持热拔插；

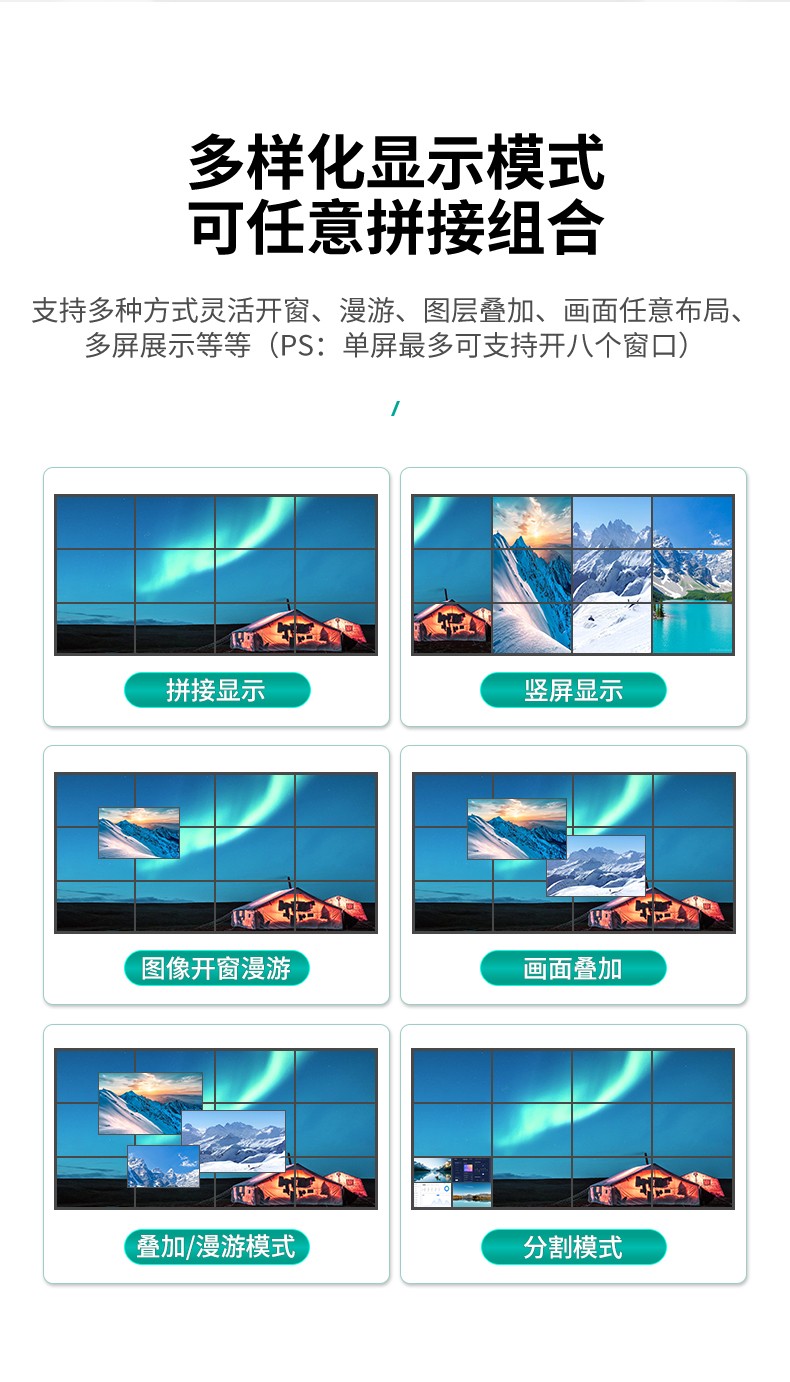

• 信号任意位置开窗、叠加、拉伸、跨屏、漫游、缩放、画中画；多达128个场景的存储，支持场景轮巡功能；

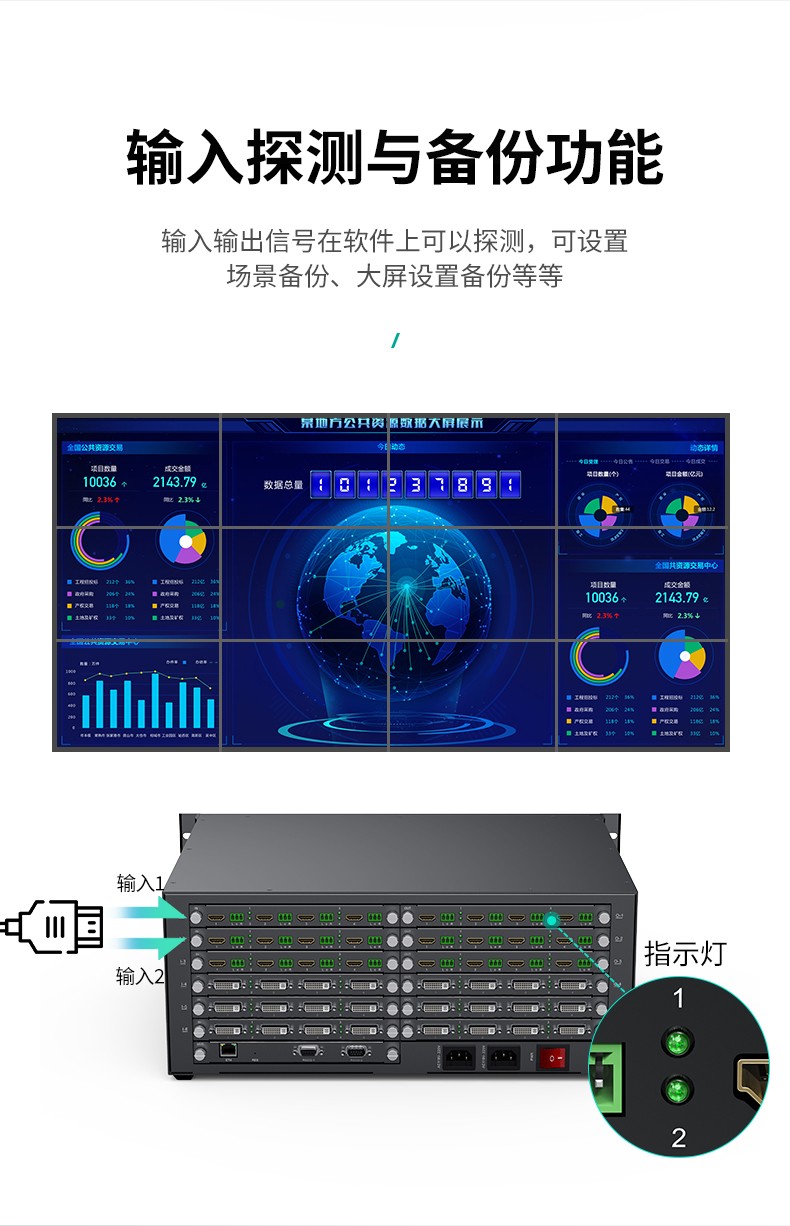

• 支持输入信号实时预览，根据实际需要输出到大屏，防止误投；

• 支持高清底图功能，在不接入任何电脑信号源以及SD卡内存卡等外置存储设备情况下，设备自身能够输出点对点的静态底图功能，高清底图显示

  技术；

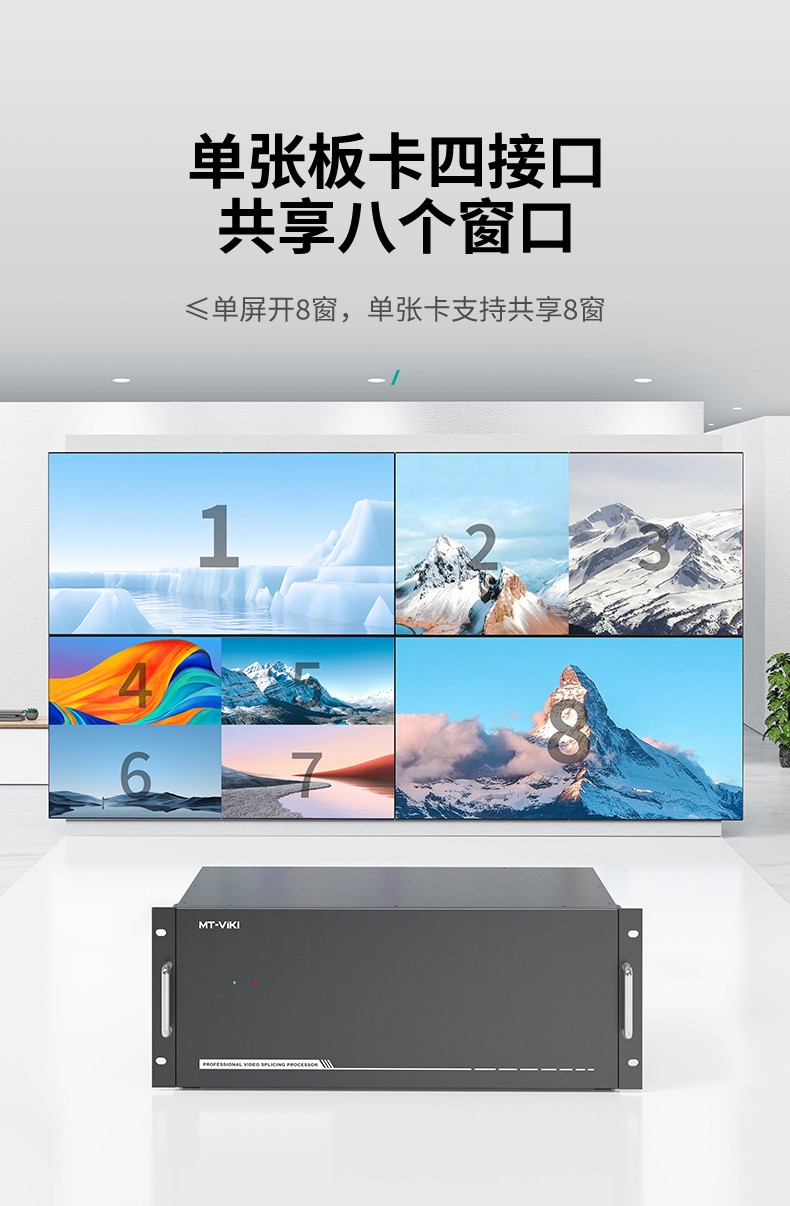

• 信号可在拼接屏的任意位置开窗、叠加、拉伸、漫游、跨屏、缩放或画中画显示，单屏支持2个图层和共享8个图层显示，让显示丰富多彩；

• 拼接与分割：能够将多个视频信号源拼接成一个大的画面，也可以将一个信号源分割显示在不同的屏幕上。

• 缩放与叠加：可以对输入的信号进行缩放处理，以适应不同分辨率的显示设备，同时支持多图层叠加显示。

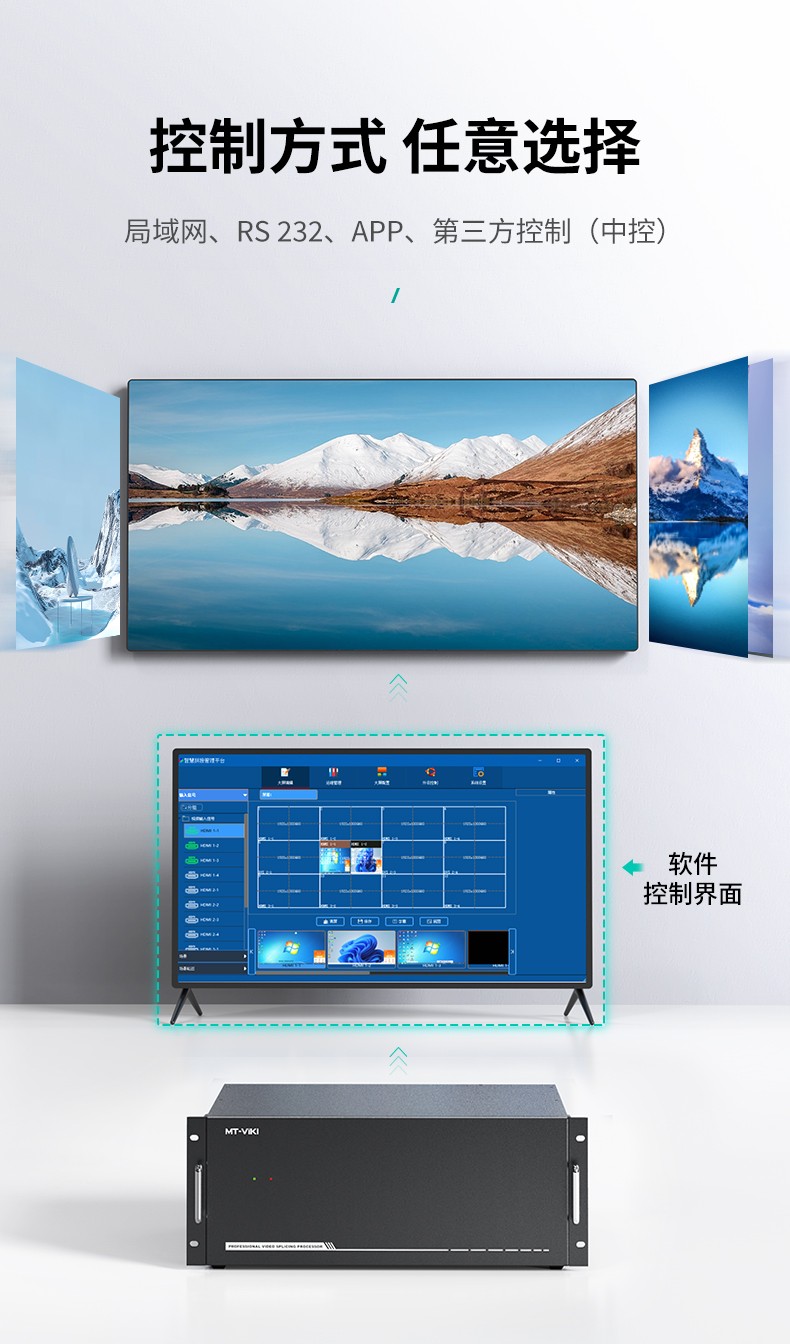

• 控制与调度：通过控制软件或硬件，可以对视频拼接处理器进行操作，实现信号切换、布局调整等功能。

• 实时处理：处理速度快，保证视频显示的实时性和流畅性。

• 支持ONVIF、PSIA，可与绝大多数IP摄像机进行配对控制；

• 欢迎词上墙显示功能，支持滚动字幕，任意多种字体，多种颜色，任意位置，支持各种背景底色，可设置滚动时间，且同时能够存多种欢迎词以

  备调取显示；

• 视频拼接处理器具有输出颜色调整功能，可对相应的输出接口进行亮度、对比度、饱和度的调整，针对屏幕颜色不一致、色彩不统一问题，对相

• 应的参数指标进行调整，减少了一系列不必要的麻烦，支持大屏背景底色调节功能，支持任意大屏底背景调色功能；

• 支持对所有输入通道进行字符编辑标注，台标叠加功能，可任意设置字体颜色及位置，图像信号画面上方出现字幕，同时取代了常规的类似字幕

  机的设备而且便用户实时掌握当前显示信号的来源，更大层程度实现高度集成化；

• 符合VESA标准分辨率输出，也可自定义输出分辨率，可适配不同拼接墙；

• 支持DVI-I输入板卡，输入支持DVI/HDMI信号类型，支持一张板卡多种不同类型信号同时输入
先进的背板交换架构，每一通道分配独立带宽，高

  达8G/S。处理多路高清信号，图像信号显示实时、不丢帧；逆场同步技术，画面无缝同步切换；

• 点对点控制模式，保证设备不被第三方入侵干扰；

• 帧时钟同步技术，保证所有输出信号同步；

• 支持高温报警功能，便于现场环境管理；

• 支持输出预案管理，支持预案一键调用，快速反应现场紧急需求；

• 支持设备信息导出功能，避免设备更换重新设置参数，节省时间；

• 采用国际通用的标准宽电压输入电源，电网电压在 110V~240V 之间波动，都能保证稳定的输出，双电源冗余热备，支持电源热备份，保证产品

  长期稳定工作极大提高了系统的可靠性和稳定性；

• 支持设置日志管理，监测设备使用情况；

• 符合国家3C标准，安全可靠；

• 符合GBT 28181-2011标准，直接匹配国内项目需求；

• 支持权限管理和多用户控制技术，系统具有先进的管理软件，支持多元化控制，具有多用户控制功能，可通过软件划设操作权限，依据权限级别

  制定不同的操作功能，级别不同，所具有的权限也不同，避免非法操作及权限逾越，便于操作。
