户外广告高清光纤传输与拼接解决方案

一、项目背景

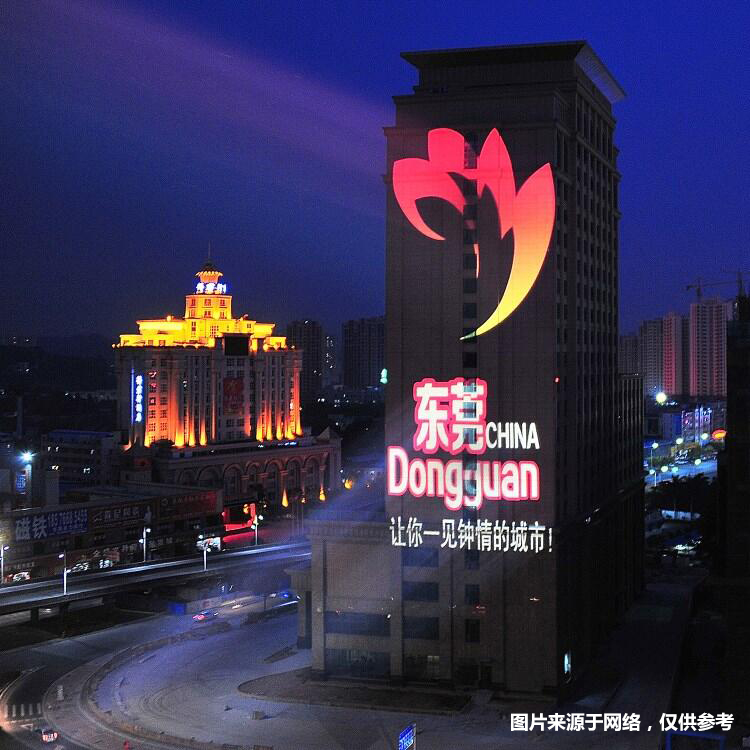

       随着城市现代化建设的不断推进，户外广告已成为展现城市文化魅力、传递公共信息的重要窗口。一幅幅精美的文化画卷通过公路沿线的户外广告大屏徐徐展开，为城市公共文化服务体系建设注入了鲜活的视觉活力。

       本方案服务于某市公路十字路口段的户外广告投屏项目，通过引入迈拓维矩光纤传输与高清拼接技术，实现多路高清视频信号的远距离、高画质、稳定传输与无缝拼接显示，充分展现该市的文化底蕴与城市形象。

二、系统现状与需求分析

（一）现有设备配置

本项目涉及某市公路十字路口段户外广告投屏系统，具体配置如下：

（二）核心需求

三、解决方案

（一）方案概述

       针对户外广告超远距离传输与多屏拼接显示的复合需求，本项目采用迈拓维矩（MT-ViKi）MT-GD01HM HDMI光端机与MT-HC0808-EWF无缝带拼接混合矩阵切换器相结合的复合架构：光端机负责13公里级光纤远距离传输，矩阵切换器负责多路信号的灵活调度与无缝拼接处理，二者协同实现户外广告高清视频的稳定投屏与优质呈现。

（二）核心设备选型

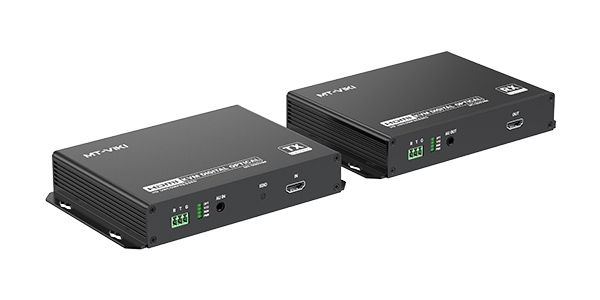

MT-GD01HM产品图

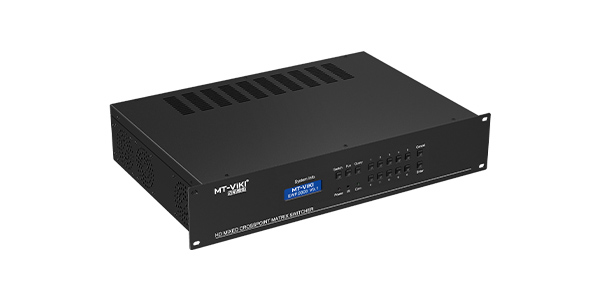

MT-HC0808-EWF产品图

1. MT-GD01HM HDMI光端机

       采用先进的非压缩数字高清视频和高速数字光纤传输技术，可将计算机主机、高清视频信号源、高清DVD/DVR等设备输出的各种分辨率HDMI信号长距离传输至远端，具备极强的抗干扰能力，保障信号的完整性与稳定性。

2. MT-HC0808-EWF 无缝带拼接混合矩阵切换器

• 独立音频分离：所有板卡支持3.5mm音频独立输出；

• 高清拼接功能：支持拼接一体显示、任意组合显示、单屏显示等多种模式；

• 字幕叠加功能：每路输入视频均可独立叠加字幕，支持中文及多语种；

• 图像调整功能：每路输出音频可独立调节音量，提供串口协议支持第三方中控设备控制；

• 多终端无线控制：支持iPhone、iPad（通过Apple App Store下载，无需越狱）、安卓平板及手机无线控制；

• IP远程控制：多台电脑可通过IP网络远程控制矩阵切换器；

• 无缝瞬间切换：信号切换不黑屏、不闪屏、无延时，保障广告画面连续性；

• 插卡式模块化设计：每张卡4个通道设计，扩展方便，维护便捷，支持AV、VGA、YPbPr、DVI、HDMI等不同信号板卡混插，互不干扰，同时传输；

• 断电记忆保护：具备断电现场保护功能，来电自动恢复关机前状态；

• 智能EDID管理：现场自动读写EDID功能，自动检测输入输出分辨率，确保信号最佳适配。

（三）核心功能实现

• 13公里超远距离传输：光端机采用光纤传输介质，覆盖信号源至红绿灯路口13公里的传输距离，信号全程无损；

• 多信号灵活调度：矩阵切换器对PC及2台机顶盒共3路信号进行集中管理，可根据广告运营需求灵活调度任意信号至指定投影仪；

• 独立或同步显示：支持一对一独立传输，每台投影仪可显示不同广告内容；也支持同步传输，多屏播放统一画面；

• 无缝拼接显示：矩阵内置拼接处理功能，8台投影仪实现无缝拼接投影，画面连贯无接缝、无撕裂；

• 长时稳定运行：设备适应户外环境长期运行要求，确保广告系统24小时不间断稳定工作。

四、方案亮点

五、实施效果

本项目在某市公路十字路口段户外广告系统成功部署后，经实际运行验证，系统表现优异：

• 超远传输画质无损：13公里光纤链路信号全程无衰减、无压缩，PC及机顶盒的高清视频内容清晰呈现于红绿灯路口户外广告大屏，画面色彩饱满、细节丰富，城市文化宣传效果显著提升；

• 多信号灵活调度：矩阵切换器对3路信号源的集中管理，使广告运营方可灵活切换PC预置广告内容与机顶盒实时电视信号，满足不同时段、不同主题的播放需求；

• 无缝拼接画面连贯：8台投影仪经矩阵拼接处理后实现无缝拼接显示，画面整体连贯流畅、无接缝瑕疵，确保了户外广告大屏的视觉完整性；

• 全天候运行稳定可靠：系统在户外复杂环境下长期7×24小时运行无故障，未出现信号丢失、黑屏或设备宕机等问题，充分验证了设备的环境适应性；

• 运营控制便捷高效：管理人员通过手机或电脑即可远程完成信号切换与播放内容调度，无需现场操作，大幅降低了运营管理成本。

该项目的成功实施，有效展示了光纤传输与无缝拼接技术在户外广告领域的综合应用价值，为城市级户外广告系统的远距离投屏需求提供了可复制的标杆范例。

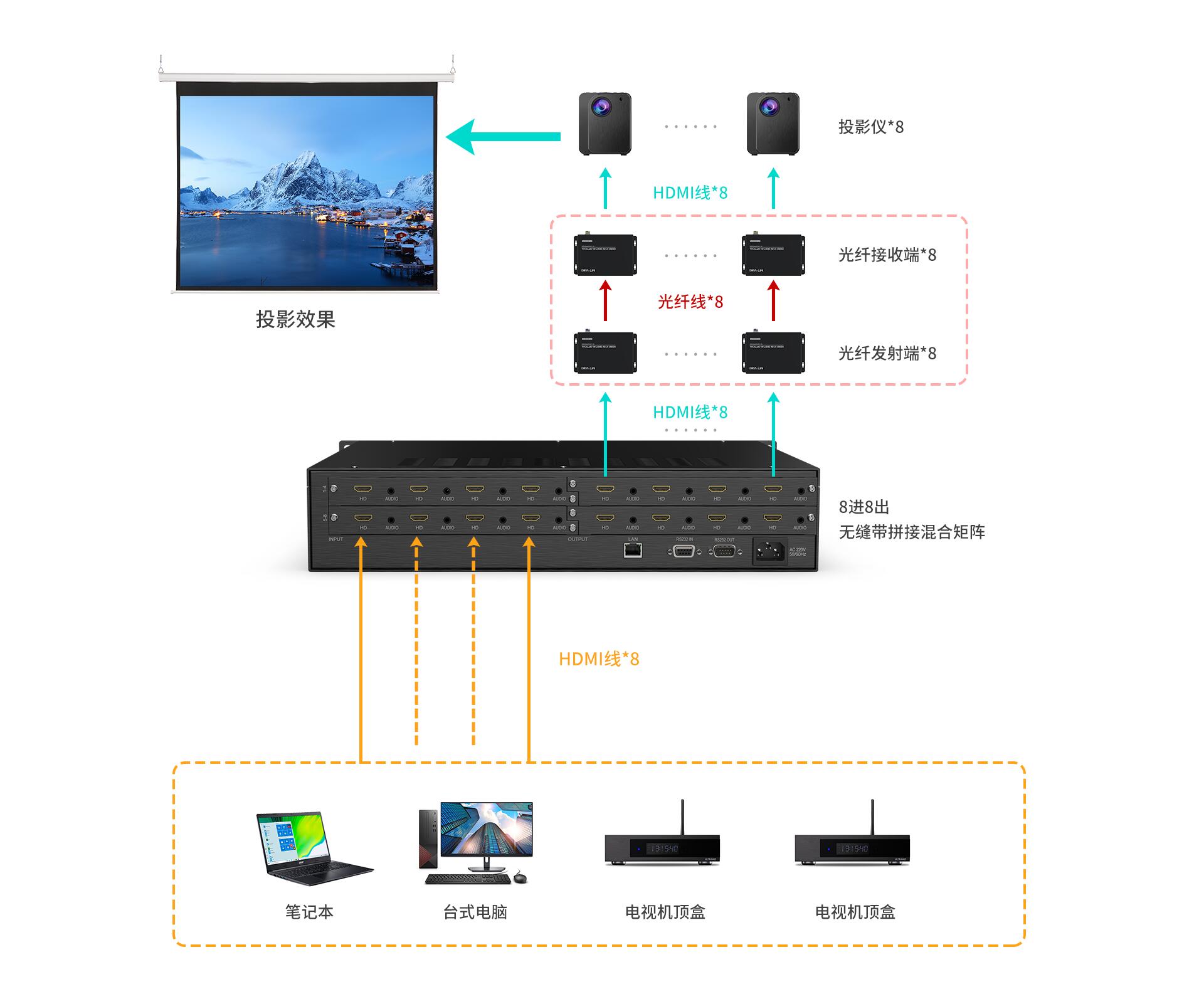

连接架构图
