HDMI延长器地铁高清传输运用方案

一、项目背景

       随着中国城市化进程的不断加速，大型城市人口密度持续攀升，地面交通拥堵问题日益严重。地铁以其快速、准点、大运量的优势，已成为城市居民出行的首选交通方式。完善的地铁网络不仅是解决城市交通问题的核心手段，更催生了传播力极强的地铁广告媒体。

       地铁广告多媒体系统作为企业传递品牌及产品信息的有效媒介，其影响力与日俱增。为提升广告信息的展示效果与传播效率，需建设一套优质、完善、高效的多媒体信息发布系统，实现高清视频信号的远距离稳定传输。

二、需求分析

（一）显示终端现状

当前地铁多媒体显示终端主要分为两类：

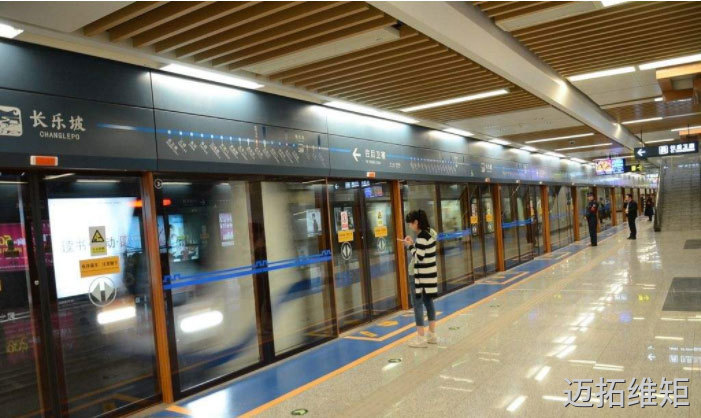

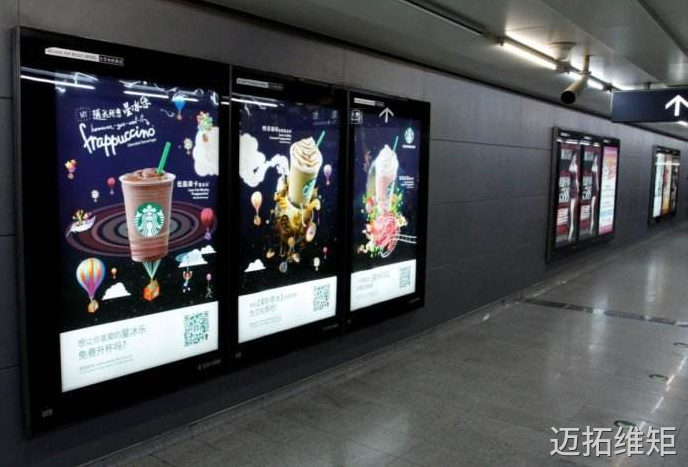

（二）核心需求

• 高清视频传输：需实现1080P高清视频信号的长距离稳定传输，确保广告画面清晰、色彩饱满、生动吸睛；

• 系统易于维护：设备部署与后期维护需简便高效，降低运营成本；

• 扩展性强：系统需具备良好的扩展能力，便于未来升级与点位增加；

• 应急广播功能：在发生紧急突发事件时，系统需支持播放紧急疏散警报，引导人群快速撤离。

三、解决方案

（一）方案目标

       建设一套现代化广告多媒体发布系统，采用LCD屏作为显示介质，通过HDMI信号传输方案，实现1080P高清视频的远距离无损传输，让广告更加缤纷多彩、生动吸睛，同时兼顾应急广播功能，保障公共安全。

（二）核心设备选型

       本项目选用迈拓维矩（MT-ViKi）MT-ED06多路HDMI延长器作为核心传输设备，配合高清信号源与显示终端，构建稳定可靠的地铁多媒体传输系统。

系统设备清单：

（三）产品核心特性

MT-ED06多路HDMI延长器具备以下技术优势：

•  单网线延长100米：突破传统HDMI线缆15米的传输距离限制，满足地铁长距离布线需求；

•  兼容HDCP协议：支持HDMI 1.4标准，保障内容安全传输；

•  10G高带宽无损传输：无延时、抗干扰能力强，确保1080P高清画质；

•  级联扩展能力：一台发送器可配合多个接收器，实现多屏同显，大幅降低布线难度与设备成本。

（四）方案实施步骤

第一步：布线施工

• 根据信息点分布情况规划布线路径。网线从发送器位置敷设至第1台接收器位置，再从第1台接收器位置敷设至第2台接收器位置，依此类推至末端接收器。每个信息点预留数米余量。

• 布线时注意避开强电线路。如环境电磁干扰严重，建议使用屏蔽网线与屏蔽水晶头，并将屏蔽层可靠接地。

第二步：网线端接与测试

• 按TIA/EIA 568B标准压接水晶头（线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）。

• 使用网线测试仪逐条检测，确保8芯全通、接触良好、无短路断路。

第三步：设备连接

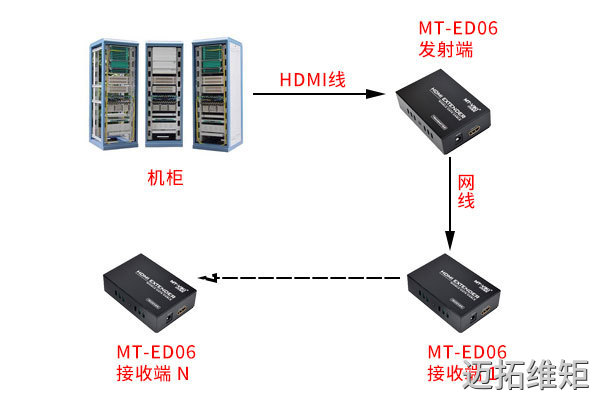

• 按系统架构图连接HDMI延长器、电脑主机及液晶电视。

• 确保所有设备电源稳定接入。

第四步：系统调试

• 开启主机及各设备电源，逐台调试显示终端。

• 将电视机信号源切换至对应HDMI输入端口，确认画面显示正常、声音输出正常。

四、方案亮点

五、实施效果

通过本方案的部署实施，地铁广告多媒体系统实现了以下效果：

• 画面效果显著提升：1080P高清HDMI信号传输，画面清晰细腻、色彩逼真，大幅提升了广告视觉冲击力与乘客关注度；

• 传输距离大幅延伸：网线延长100米配合级联部署，彻底解决了传统HDMI线缆传输距离受限的痛点；

• 系统运行稳定可靠：10G高带宽无损数字传输抗干扰能力强，地铁复杂电磁环境下信号不衰减、不丢失；

• 维护扩展便捷高效：模块化设计，新增点位仅需增加接收器与网线，系统扩展灵活简便；

• 公共安全保障有力：紧急情况下可一键切换播放疏散警报，助力人群快速有序撤离。

该项目成功验证了HDMI延长器在地铁广告多媒体系统中的高适用性，为城市轨道交通多媒体信息发布建设提供了可复制、可推广的标准化方案。
