4路高清信号HDMI视频拼接器(MT-HD0104)

MT-HD0104是一款简易型的四画面拼接处理器,一键实现四画面拼接或单屏显示。这款4路HDMI视频拼接器采用独特的嵌入式硬件设计,可接受各种图像信号源输入并经分割、放大后,实时无失真地HDMI输出,处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。

型号 : MT-HD0104
品牌 : 迈拓维矩
类型 : HDMI视频拼接器

迈拓维矩4路HDMI视频拼接器

一、产品介绍

4路HDMI视频拼接器采用独特的嵌入式硬件设计,可接受各种图像信号源输入并经分割、放大后,实时无失真地HDMI输出,处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。其基本功能是将外部输入的HDMI信号分割并放大处理成全屏图像后从四个HDMI端口输出,直接给终端显示设备实现拼接显示。

HDMI图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术,分割后画面无延时,无拖尾现象,自然流畅,画质清晰。

迈拓维矩4路HDMI视频拼接器详情

二、产品特点

安全性强

迈拓维矩4路HDMI视频拼接器无需其它软件设置,纯硬件设置,无病毒感染风险

迈拓维矩4路HDMI视频拼接器特点

简易设置

一次性设置好,就可长久使用,无需再有其它的操作设置,多总线并行处理,处理功能强大,启动迅速。

迈拓维矩4路HDMI视频拼接器特点

多种模式拼接

迈拓维矩4路HDMI视频拼接器可以级联和多种模式配合组成各种异形拼接,并且支持拼接模式随意更改,四路拼接可以是2X2模式,也可以设置2X1、3X1、 4X1、1X2、 1X3、 1X4等模式。

迈拓维矩4路HDMI视频拼接器特点

高清画面呈现

迈拓维矩4路HDMI视频拼接器支持1080P高清画面输入输出,支持边缘屏蔽技术同时呈现快感的视觉体验。

迈拓维矩4路HDMI视频拼接器特点

一进四出

一路HDMI1.4信号输入,四路HDMI信号输出,且支持音频的输入和输出,还能支持HDMI1 4输入时3D信号的自动识别,并自动切换。

迈拓维矩4路HDMI视频拼接器特点

三、产品参数

名称:4路视频拼接器

分辨率:支持480I~1080P输入

色彩深度:24bit,1677万色

识别方式:自动识别

输出接口:HDMI

输出格式:数字视频和I2S数字音频信号同时输出

输出分辨率:1920x1080p/60HZ

输出刷新频率:60Hz

色彩深度:24bit,1677万色

供电:DC12V

显示单元:支持4个显示单元

工作温度:0°C-65°C

工作湿度:相对湿度小于95%

尺寸:280*125*20 (单位MM)

四、连接示意

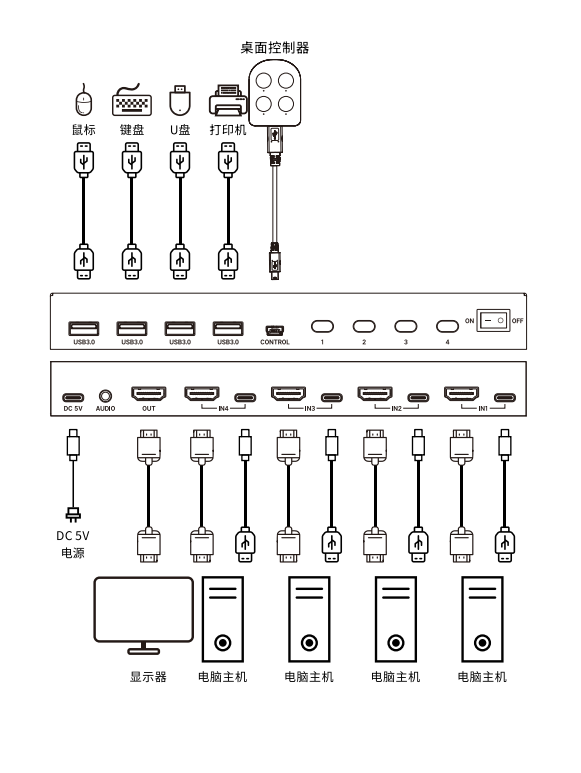

迈拓维矩4路HDMI视频拼接器连接图

五、产品展示

迈拓维矩4路HDMI视频拼接器接口示意

六、应用领域

迈拓维矩4路HDMI视频拼接器大型户外广告,超级商场、旅游景点,地铁站、机场等带有HDMI接口的LED广告屏

迈拓维矩4路HDMI视频拼接器应用场景
