四路HDMI高清画面分割器(MT-SW041)

迈拓维矩4路HDMI画面分割器是一款高性能是四画面分割器及切换器,该切换器,可以将4路HDMI的高清数字信号显示在同一屏幕上,并且有多种分割效果,输出模式可以设置。订购四路HDMI画面分割器:4000868828!

型号 : MT-SW041
品牌 : 迈拓维矩
类型 : HDMI视频分割器

迈拓维矩4路HDMI画面分割器 (MT-SW041)

高速切换 / 多屏显示画面 / 支持1080P分辨率

HDMI4路画面分割器是一款高性能是四画面分割器及切换器,该切换器,可以将4路HDMI的高清数字信号显示在同一屏幕上,并且有多种分割效果,输出模式可以设置。

迈拓维矩4路HDMI画面分割器详情

多种显示模式

A、单幅全屏模式-可以任意其中的一个通道全屏显示

四路hdmi画面分割器单幅全屏模式

B、多幅满屏模式-把所有的输入信号平均并列全屏显示

四路hdmi画面分割器多幅满屏模式

C、画外画模式-某幅画面为背景,其他通道的画面采用画外画形式平铺显示

四路hdmi画面分割器画外画模式

迈拓维矩4路HDMI画面分割器多种模式迈拓维矩4路HDMI画面分割器一屏四画迈拓维矩4路HDMI画面分割器可IR切换

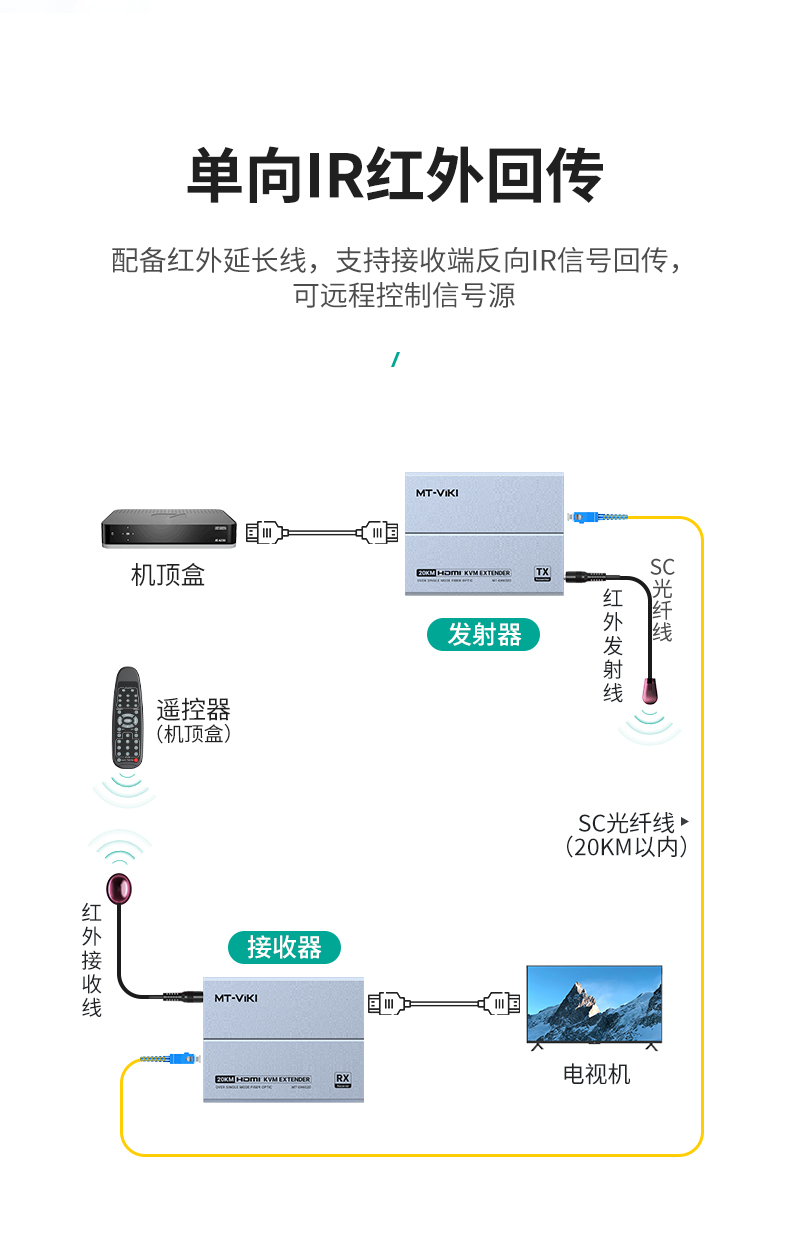

IR红外回传功能

切换某通道(例如CH1)全屏模式时,可通过IR回传功能,对相应接口,上的设备(该设备自带遥控)进行遥控控制,例如切换频道、加减声音等操作。

(注:每个IR发射对应该编号的设备,例如IR OUT 1对应HDMIIN 1。)

迈拓维矩4路HDMI画面分割器红外回传

马口铁材质外壳耐用安全

耐用、耐磨、强度高、散热快、安全细数高,高规格烤漆工艺,美工实用

 迈拓维矩4路HDMI画面分割器金属外壳

全高清分辨率1080P兼容多种分辨率

支持1080P@60Hz输出,向下兼容10801、720P等多种输入分辨率

 迈拓维矩4路HDMI画面分割器高分辨率

当有信号输入时,左上角文字自动隐藏

无信号输入的窗口为黑色,并在左上角有文字“CH1”,当信号输

输入后,刚开始会显示检测到的分辨率,然后自动隐藏。

迈拓维矩4路HDMI画面分割器迈拓维矩4路HDMI画面分割器按键接口示意迈拓维矩4路HDMI画面分割器按键接口示意

产品参数和产品尺寸

迈拓维矩4路HDMI画面分割器外型尺寸迈拓维矩4路HDMI画面分割器产品参数


产品参数

品  牌:  Mt-Viki/迈拓维矩

品  名:  4路HDM|画面分割器

型  号:  MT-SW041

控制数量:  4

输入端:  HDM1*4 + IR*1

输出端:  HDM1*1 + IR*4

工作温度:  -50°C~80°C

热插拔:  支持

分辨率:  1080P/1080i/720P/576P/576i/480P/480i

外  壳:  金属

驱  动:  免驱

带  宽:  60Hz

电  源:  DC 12V

尺  寸:  210mm* 80mm*22mm

重  0.82KG

切换方式:  面板按键切换/红外遥控切换

应  用:  4路画面分割显示在同一一个屏幕上
